BSH-050-01-L-D-A - Samtec Inc.

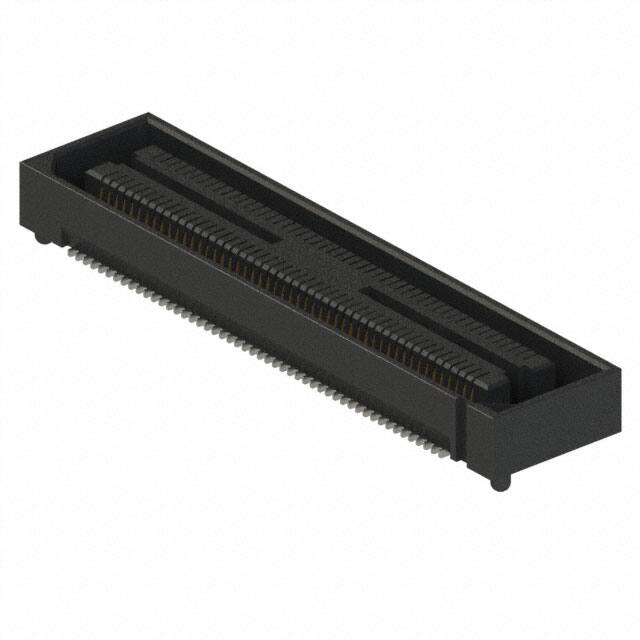

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-BSH-050-01-L-D-A

Hersteller Teil #: BSH-050-01-L-D-A

Produktkategorie: Rectangular Connectors - Arrays, Edge Type, Mezzanine (Board to Board)

Hersteller: Samtec Inc.

Beschreibung: Conn Micro Socket SKT 100 POS 0.5mm Solder ST SMD Automotive

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

BSH-050-01-L-D-A Datenblatt

Attribute

Attribute Value

Factory Lead Time

3 Weeks

Mounting Type

Surface Mount

Housing Material

Polymer

Board Mounting Option

POSITIONING PIN

Contact Materials

Bronze

Packaging

Tray

Series

BSH

Published

2000

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

ECCN Code

EAR99

Connector Type

Socket, Center Strip Contacts

Number of Positions

100

Max Operating Temperature

125°C

Min Operating Temperature

-55°C

Number of Rows

Gender

Female

Additional Feature

E.L.P

HTS Code

8536.69.40.40

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Mixed Contacts

Option

GENERAL PURPOSE

Pitch

0.020 0.50mm

Total Number of Contacts

100

Orientation

Straight

Depth

7.49mm

Current Rating

1.25A

Number of Conductors

ONE

Reference Standard

Contact Finish

Gold

Voltage - Rated AC

125V

Reliability

COMMERCIAL

Number Of PCB Rows

PCB Contact Pattern

RECTANGULAR

Mating Information

MULTIPLE MATING PARTS AVAILABLE

UL Flammability Code

94V-0

Housing Color

Black

Max Voltage Rating (AC)

275V

Polarization Key

ENDS

PCB Contact Row Spacing

5.715 mm

Contact Pattern

RECTANGULAR

Features

Board Guide

Length

31.27mm

Contact Finish Thickness

10.0μin 0.25μm

Plating Thickness

10μin

Height Above Board

0.128 3.25mm

Stack Height (Mating)

5mm

Radiation Hardening

RoHS Status

ROHS3 Compliant

Telefon	Teilenummer	Paket	Beschreibung
	BSH-050-01-L-D-A		Conn Micro Socket SKT 100 POS 0.5mm Solder ST SMD Automotive
	BSH-060-01-F-D-A		Conn Micro Socket SKT 120 POS 0.5mm Solder ST SMD Automotive Tray
	LSH-050-01-G-D-A		Conn Low Profile Socket Strip SKT 100 POS 0.5mm Solder ST SMD Tube
	BSH-060-01-L-D-A-TR		Conn Micro Socket SKT 120 POS 0.5mm Solder ST SMD T/R
